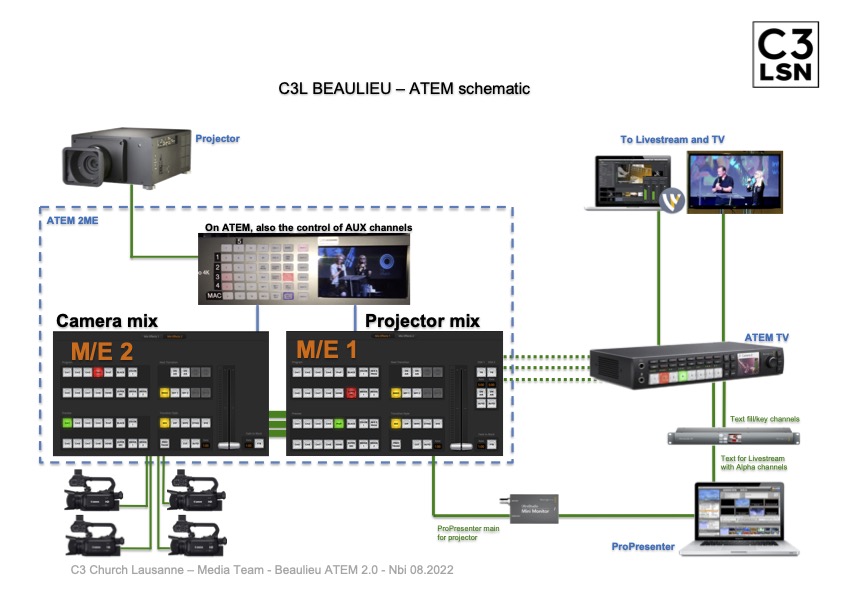

La vue schématique simplifiée du flux des signaux vidéo entre les 2 régies ATEM 2M/E et ATEM TV

Il est important de comprendre les 2 couches ME1 et ME2 de la Régie ATEM 2M/E

Note: Cette vue est simplifiée car elle ne prendre pas en compte le chemin physique des câbles via le video hub ainsi que les différentes parties du patch physique entre les 2 régies.

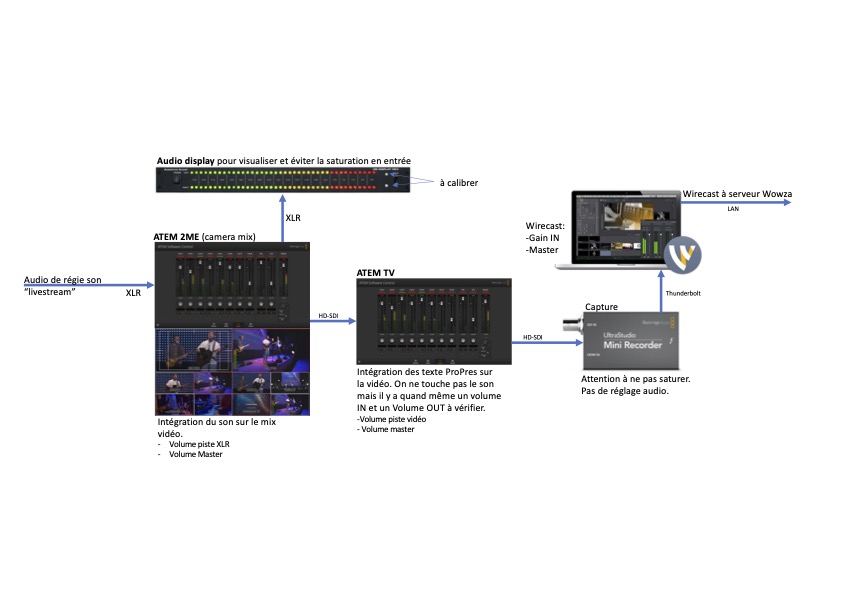

Au niveau audio, le flux du signal peut être représenté selon le shéma ci-dessous. Il est important de noter que en cas de saturation ou autres problèmes, il faut identifier à quel niveau elle se passe. Le problème peut être:

1. En amont au niveau de la régie son
2. Dans l'ATEM 2/ME
3. Dans l'ATEM TV
4. Dans le boitier de capture Ultrastudio mini recorder
5. Dans Wirecast

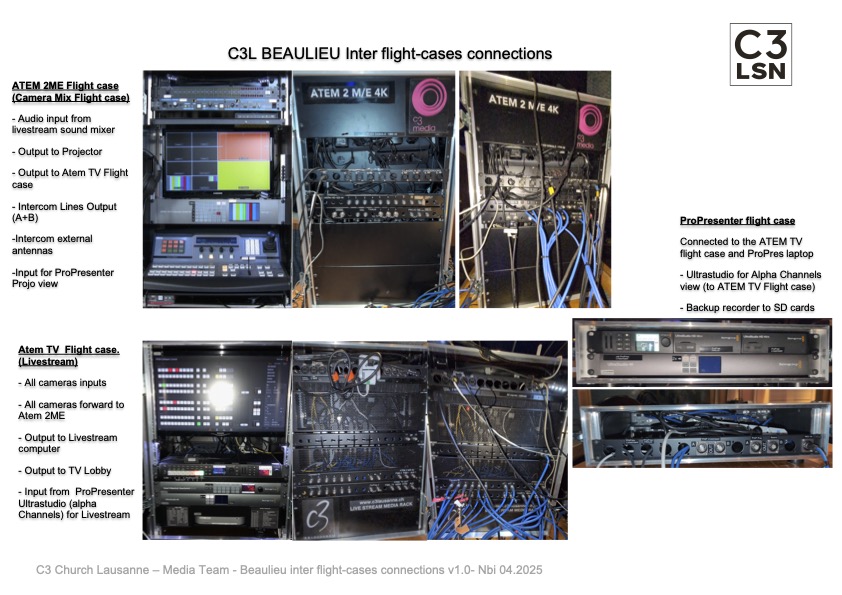

L'image suivantes explique les fonctions principales des différents racks:
